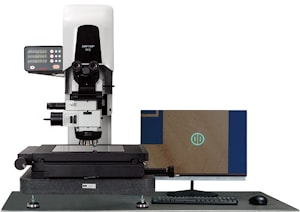

Измерительный микроскоп Soptop MS
Новый измерительный микроскоп Soptop MS сочетает в себе мощные возможности металлографических микроскопов с функциями измерения размеров по осям X, Y и Z. Также микроскоп предлагает несколько методик наблюдения, таких как светлое и темное поле, дифференциально-интерференционный контраст (DIC) и поляризованный свет.
MS широко используется при контроле качества полупроводников, печатных плат, ЖК-дисплеев, мобильных телефонов, электронных компонентов, автомобильной промышленности и других областях.
Отличительные особенности Soptop MS
Эргономичный дизайн
Тубус окуляров с регулируемым углом наклона в диапазоне от 5 до 35 градусов и настраиваемым межзрачковым расстоянием может быть отрегулирован для удобства разных наблюдателей.
Оптическая система
Измерительный микроскоп MS использует превосходную оптическую систему, настроенную на бесконечность, а также оснащен металлографическими объективами с большим рабочим расстоянием. Будь то измерение крупных деталей, мелких компонентов или образцов с большой разницей в высоте поверхности, микроскоп MS может предоставить пользователям лучшее изображение.
Помощь в фокусировке
С помощью независимого источника света с разделенным изображением становится легче фокусироваться на фокальной плоскости объекта. Также можно переключаться между разными изображениями по желанию.
Моторизованные функции
Фокусировка по оси Z может управляться с помощью контроллера для ускорения процесса получения четкого изображения при большом количестве повторяющихся образцов.
Револьвер микроскопа может быть моторизован для ускорения переключения объективов.
Технические характеристики
| Оптическая система | Бесконечная оптическая система |
| Общее оптическое увеличение | 50х - 1000х |
| Окуляры | Увеличения 10х, поле зрения 22 мм; диоптрийная коррекция от -5 до +5 диоптрий; возможность установить микрометр или сетку |
| Тубус | Тринокулярный тубус c регулируемым углом наклона от 5 до 35 градусов; регулировка межзрачкового расстояния 50 - 76 мм, деление светового потока 100:0/0:100 |
| Объективы | Металлографические план ахроматические объективы |
| Металлографические полуапохроматические объективы | |
| Револьвер (с слотом для DIC) | Шестипозицонный моторизованный |
| Столик | Механический столик, ход 200 (X) мм × 100 (Y) мм, точность измерения X/Y: (2+L/100) мкм; устройство быстрого перемещения и устройство точной настройки; максимальная грузоподъемность: 10 кг; Ось Z - возможность моторизации фокусировки, трехосевой цифровой дисплей, электрический контроллер, ход по оси Z: 150 мм, максимальный ход 170 мм, точность повторного позиционирования по оси Z ± 2 мкм; размер стола - 258х358 мм. Вес - 25 кг. |
| Механический столик, ход 300 (X) мм × 200 (Y) мм, точность измерения X/Y: (3+L/100) мкм; устройство быстрого перемещения и устройство точной настройки; максимальная грузоподъемность: 15 кг; Ось Z - возможность моторизации фокусировки, трехосевой цифровой дисплей, электрический контроллер, ход по оси Z: 150 мм, точность повторного позиционирования по оси Z ± 2 мкм; размер стола - 350х500 мм. Вес - 45 кг. | |
| Механический столик, ход 300 (X) мм × 300 (Y) мм, точность измерения X/Y: (3+L/100) мкм; устройство быстрого перемещения и устройство точной настройки; максимальная грузоподъемность: 20 кг; Ось Z - возможность моторизации фокусировки, трехосевой цифровой дисплей, электрический контроллер, ход по оси Z: 150 мм, точность повторного позиционирования по оси Z ± 2 мкм; размер стола - 500х500 мм. Вес - 60 кг. | |
| Механический столик, ход 400 (X) мм × 300 (Y) мм, точность измерения X/Y: (3+L/100) мкм; устройство быстрого перемещения и устройство точной настройки; максимальная грузоподъемность: 20 кг; Ось Z - возможность моторизации фокусировки, трехосевой цифровой дисплей, электрический контроллер, ход по оси Z: 150 мм, точность повторного позиционирования по оси Z ± 2 мкм; размер стола - 458х620 мм. Вес - 45 кг. | |
| Рама | Модульная конструкция с возможностью моторизованного фокуси по Z-оси. Контроллер моторизованных функций. Встроенный источник проходящего света 5W LED с плавной регулировкой яркости. Измерительный цифровой модуль с точностью 0.1 мкм. |
| Модули | Фокусировочный модуль со сменными вариантами; модули темного поля, поляризации, DIC Электрический контроллер с моторизованным/ручным фокусом по Z-оси; независимый контроль трех источников света - проходящего, падающего и вспомогательного; сброс осей X/Y/Z по отдельности или вместе; моторизованный револьвер |
| Аксессуары | Поляризатор, фиксированный анализатор, вращаемый на 360° анализатор; устройства для DIC; интерференционные фильтры для отраженного света; точный микрометр |
| Камера | Цифровая камера 1/1.8", разрешение 1600х1200 (1.9 МП); частота кадров: 20 к/с. |
| Программное обеспечение | Измерительная программа SOPTOP MS: отображение измерений в режиме реального времени по всем трем осям с модулем измерения изображений; автоматическое определение края, установленного увеличения, а также другие функции; установка формы отчета. |
У нас Вы можете купить микроскоп Soptop MS или обратиться для консультации по любому вопросу, связанному с микроскопами Soptop.
Приглашаем посетить нашу фотогалерею микроскопов, где вы можете увидеть результаты нашей работы.
Производитель
Soptop
